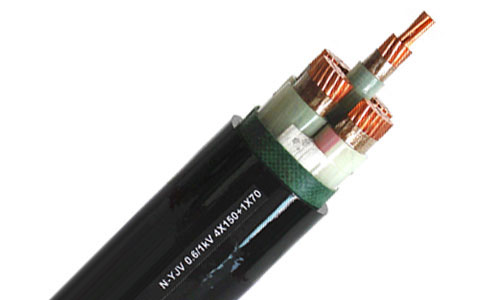

什么是耐火電纜及耐火電纜使用條件

耐火電纜是指在火焰燃燒情況下能夠保持一定時刻安全運行的電纜。我國標準GB12666.6(等IEC331)將耐火試驗分A、B兩種級別，A級火焰溫度950~1000℃，繼續供火時刻90min，B級火焰溫度750~800℃，繼續供火時刻90 min，整個試驗期間，試樣應承受產品規定的額外電壓值。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的當?shù)兀纾涝O(shè)備及緊急向?qū)舻葢?yīng)急設施的供電線路和操控線路。

耐火電纜的使用條件。

1.交流額外電壓：U。/U(V系列：600/1000V，K系列：450/750V，B系列：450/750V)。

2.電纜高溫長期工作溫度

(1)阻烯聚氟乙烯絕緣及護套：70℃和105℃兩種;交聯聚乙烯絕緣：90℃;

(2)氟塑料絕緣和護套：220℃和260℃兩種;氟塑料絕緣和105℃阻燃聚氟乙烯護套：90℃和125℃兩種。

(3)低鹵低煙阻燃PVC絕緣和護套：70℃;無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。

3.低溫環境溫度：

(1)阻燃聚氯乙烯絕緣和護套：固定敷設-40℃;非固定敷設-15℃;

(2)氟塑料絕緣和護套：固定敷設-60℃;非固定敷設-20℃;

4.電纜安全敷設溫度不應低于0℃。

5.耐火特性：

符合IEC331規定 符合GB12666.6規定

火焰溫度 750℃ 　 火焰溫度 950℃-1000℃　 火焰溫度 750℃-800℃

燃燒時刻 3h 　 　 燃燒時刻90min　 　 　 　燃燒時刻90min

冷卻時刻 21h　 　 附加電壓 額外電壓 　 　 　附加電壓 額外電壓

附加電壓 額外電壓　 附加電流 3A　 　 　 　附加電流 3A

附加電流 3A　 　 　 A類　 　 　 　 　 　B類

6.敷設推薦的允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍;

鋼帶鎧裝電纜應不小于電纜外徑的12倍;

氟塑料絕緣和護套資料電纜應不小于電纜外徑的8倍
